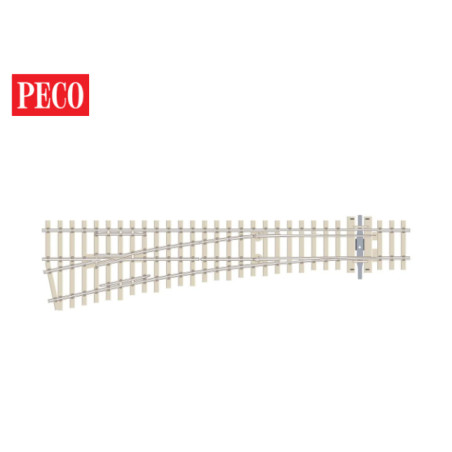

PECO STREAMLINE OO/HO CODE 75

AVERTISSEMENT, RAYON MOYEN, BÉTON, À GAUCHE

Ces appareils de voie imitent le style moderne des voies à traverses en béton dotées de fixations de rail de style Pandrol (TM). Les branchements avec traverses en béton n'étaient auparavant pas pratiques en raison de la rupture du béton par l'impact provoqué par le passage des roues à travers la zone de grenouille. Ce problème a été résolu en redessinant le cœur de telle sorte que la bride supporte la roue à travers l'espace du rail de roulement.

La voie Peco Streamline Code 75 répond aux normes des passionnés qui préfèrent faire circuler des trains sur des rails à grande hauteur. Aujourd'hui, les roues de la plupart des fabricants sont adaptées à une utilisation sur les voies Code 75, mais certains modèles vintage peuvent avoir des rebords trop profonds pour dégager les fixations des rails. Le code 75 peut être facilement combiné avec la piste de code 100 en utilisant la piste de transition SL-113.

La large gamme d'aiguillages et de croisements de cette série comprend tous les types, et la géométrie de cette gamme a été intelligemment conçue pour faciliter la construction de formations pratiques, complexes et esthétiques en utilisant des combinaisons d'aiguillages et de croisements à rayon petit, moyen et grand. Des suggestions de plans d'implantation peuvent être trouvées dans nos publications « Plans de voie pour des tracés adaptés à tous les emplacements » (Réf. PM-202), « Plans 60 pour les petits chemins de fer » (Réf. PB-3) et « Plans de voie pour divers emplacements ». » (Réf. no PB-66).

Pour plus de détails sur les aiguillages Electrofrog, consultez nos publications Câblage du réseau n° 4 et 21.

Spécifications techniques:

Longueur : 219 mm

Angle de grenouille : 12 degrés

Rayon : 914 mm

Menuisiers de rail conducteurs SL-110 : Nickel Argent pour voie PECO Code 75

Menuisiers de rail isolés SL-111 pour voie PECO Code 75

Goupilles de fixation de rail SL-14 : acier doux chimiquement noirci pour fixer discrètement les rails
